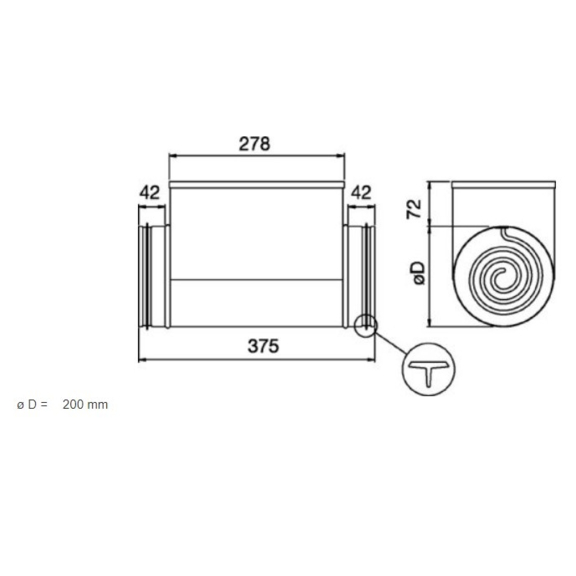

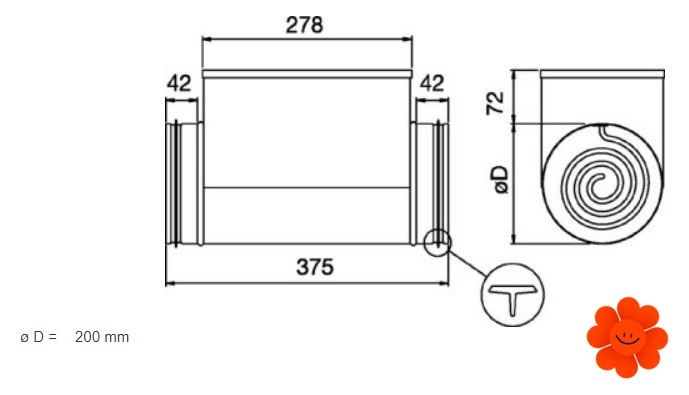

Systemair CB 200-5,0 elektrický ohřívač do kruhového potrubí

Systemair S-5EC/FRQ je 5-st. přepínač pro EC ventilátory s možností vypnutí.

Přepínač je určen pro krokovou regulaci ať už EC ventilátorů nebo frekvenčních měničů prostřednictvím vstupu 0-10V.

Je vybaven LED indikací stavu a přídavným potenciometrem na korigování přednastavených hodnot pro jednotlivé kroky.

Přednastavené hodnoty jednotlivých kroků jsou následující:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.


Systemair VBC 400-2 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-2 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento dvouřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 400-2 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK Silent 200 je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty s manuálním resetem (odpojením napájení).

Plášť kruhového ventilátoru Systemair KVK Silent 200 je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit manuálně, a to pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček). Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů a regulátorů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV.

Kruhový ventilátor Systemair KVK Silent 200 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair K 315 sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 315 sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 315 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 315 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RSK 200 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 200 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 200 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 125 EC sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 125 EC sileo je zhotovený z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 125 EC sileo se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 125 EC sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair RE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REPT 6 je digitální regulátor konstantního tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair REPT 6 lze použít s tlakovými nebo teplotními čidly na větrací systém budovy. Regulátor je vybaven digitálním displejem, na kterém se nastavují požadované parametry.

Regulátor Systemair REPT 6 má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájecí napětí ventilátoru.
Systemair REPT 6 je vybaven jedním beznapěťovým spínacím kontaktem, který signalizuje, zda je zařízení v provozu, nebo je na něm porucha.

Rušení rádiových vln je podle normy EN 50081-1 a EN 50082-2.

Upozornění: Regulátor při nízkých otáčkách ventilátoru může způsobovat nežádoucí zvýšení hladiny hluku motoru (tzv. bzučení)!

Regulátor Systemair REPT 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 450 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 450 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 450 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VKK 400 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 400 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 400 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

S-DT 16E je ochranné tepelné relé, které odpojuje přívod napětí ventilátoru ze sítě v případě rozepnutí tepelného kontaktu TK ve vinutí motoru.

Ochranné relé S-DT 16E se montuje na DIN lištu.

Přívodní napětí, na které je relé připojeno je 400V, přičemž má tepelné kontakty TK vyvedené z vinutí motoru. Relé má funkci ochrany proti zkratu, nutné je však předřazení jištění tavnou pojistkou. Relé nedisponuje funkcí automatického restartu.

Síťové napájení ventilátoru je možné po dostatečném ochlazení motoru znovu zapnout stlačením černého tlačítka. Relé STDT-16E je vhodné pro použití v kombinaci s napěťovým transformátorem nebo tyristorem.

Relé S-DT-16E slouží i na manuální vypnutí a zapnutí ventilátoru.

Na signalizování MaR může být zařízení doplněné přídavným modulem Alarm S-ET/STDT - není součástí dodávky.

je vhodné pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 315-POC+FTG je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost.

Součástí střešního ventilátoru DVC 315-POC+FTG je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 315-POC+FTG má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)
