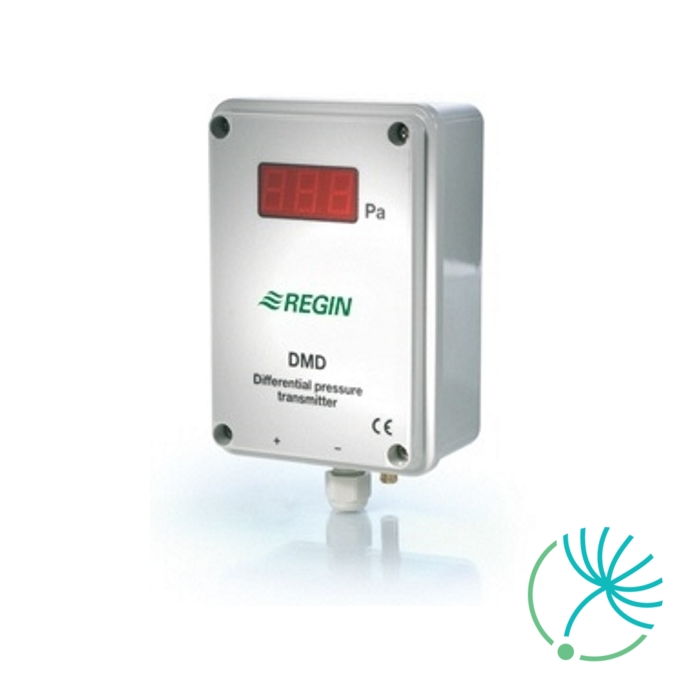

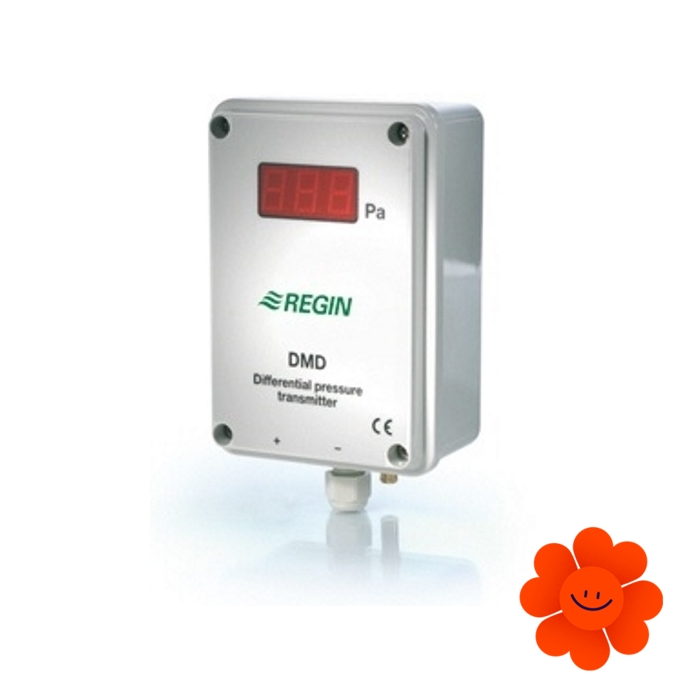

Systemair DMD-C tlakový regulátor

Systemair SG 250 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 250 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair KV 200 L sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 200 L sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 200 L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 200 L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CBM 315-6,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 315-6,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 315-6,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli.Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 315-6,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair RE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair EC-Selector je 3-stupňový regulátor pro EC ventilátory se vstupem 0-10V.

Na ovladači se nacházejí potenciometry, kterými se dají nastavit tři úrovně otáček. Přepínání otáček mezi nízkými, středními a vysokými se provádí přes externí spínací kontakt, např. termostat nebo časovač.

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.

Střešní ventilátor DVC 500-POC+FTG je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 500-POC+FTG je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 500-POC+FTG má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)

Systemair SG 355 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 355 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VBF 200 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 200 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 200 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor TFC 225 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 225 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 225 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Systemair FGR 125 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 125 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair CB 100-0,4 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 100-0,4 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 100 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair RVK 200E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 200E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 200E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 200E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.
