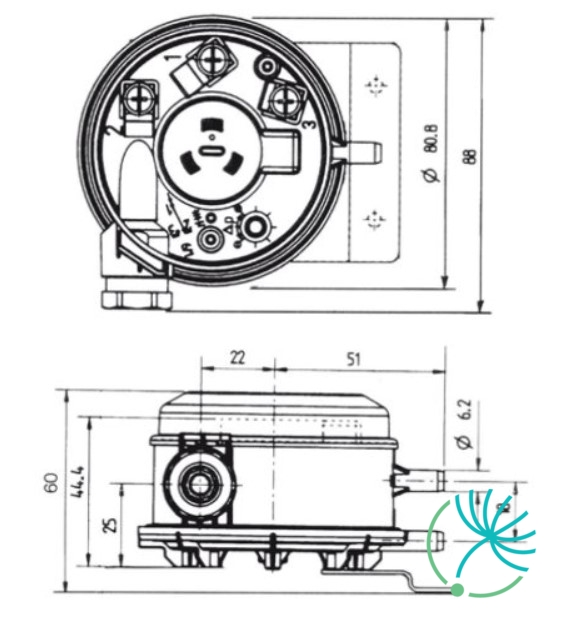

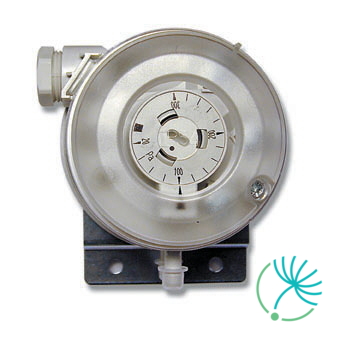

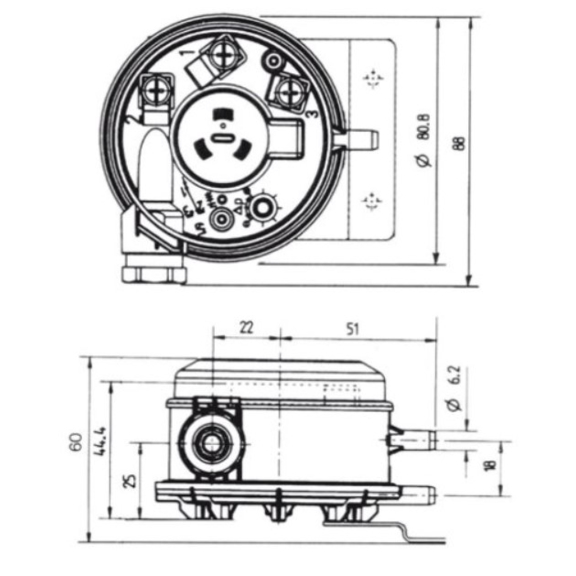

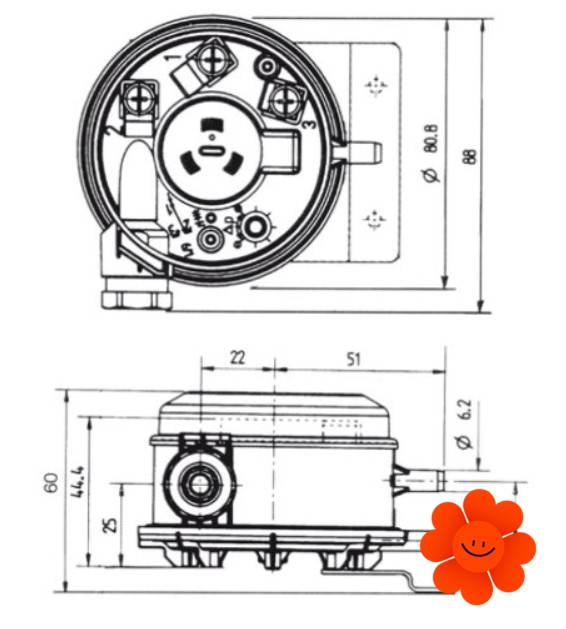

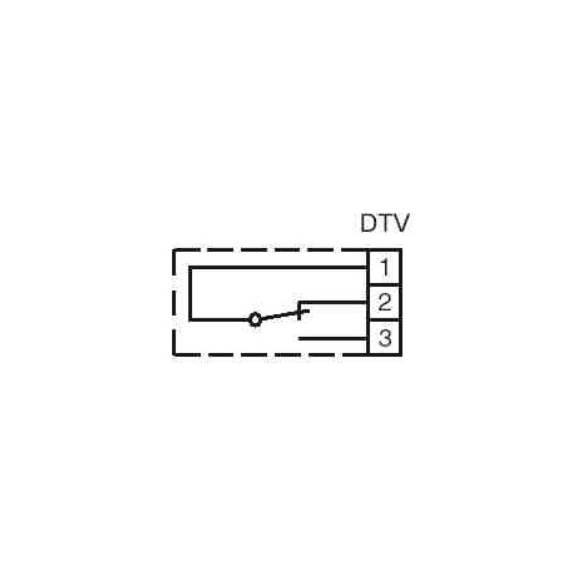

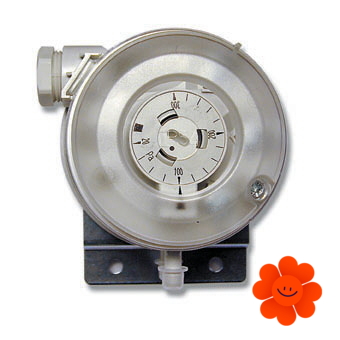

Systemair DTV 200 snímač

Systemair SG 450 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 450 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK DUO 125 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 125 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 125 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair KV 315 sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 315 sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 315 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 315 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor DVC 710-POC je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 710-POC je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 710-POC má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)

Systemair EC-Basic-T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem teploty a má velmi jednoduchou regulaci dle aktuálního poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (otočným kolečkem) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVCI 225-S využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky.

Plášť střešního ventilátoru DVCI 225-S je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravená práškovou barvou.

Oběžné kolo je vyrobeno z polyamidu PA.

Otáčky ventilátoru lze regulovat signálem 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje snadné nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Systemair RETP 6 je regulátor tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair RETP 6 je možné použít v případě vytápění vzduchem například na regulaci prostorové teploty.

Regulátor má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájení ventilátoru.

Regulátor Systemair RETP 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair KV 200 M sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 200 M sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 200 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 200 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VBF 400 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 400 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 400 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FGR 160 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 160 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Střešní ventilátor DVC 315-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 315-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 315-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair LDC 150-300 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.
