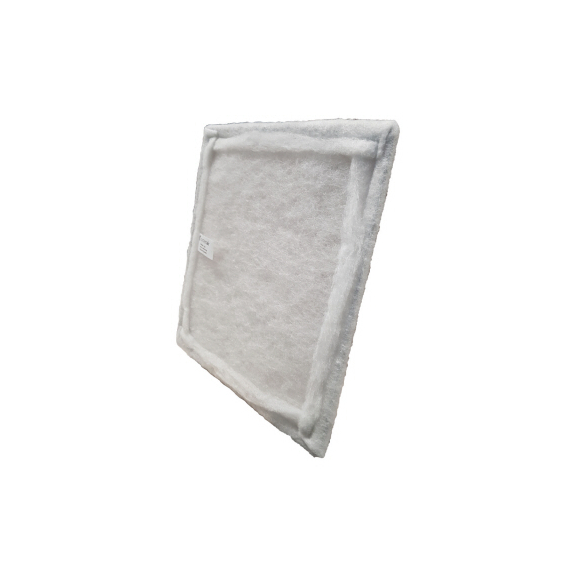

Systemair PFR 100-160 Coarse 50% filtr pro kruhové potrubí

Systemair REU 3 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časový spínač.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 150 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 150 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 150 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 150 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CXE/AVC Modbus je univerzální regulátor určený pro tyto aplikace: chlazení, klimatizace, větrání a technologie pro čisté prostory. Pro běžné aplikace ve výše zmíněných oblastech je možné využít rychlý start zvolením předprogramovaného provozního režimu.

Požadované otáčky se nastavují přímo na zařízení nebo externě např. signálem 0-10 V.

K regulátoru je možné připojit různé druhy snímačů:

• Tlakové snímače (chlazení) s rozsahem 0-30 bar, 0-50 bar
• Teplotní snímače s rozsahem -27 až +75 °C, měřicí rozsah snímačů -10 až +120 °C
• Diferenční tlakové snímače (klimatizace) s rozsahem 0-6000 Pa, objemový průtok až 65 000 m³/h
• Snímače na snímání průtoku vzduchu s rozsahem 0-1 m/s, 0-10 m/s
• Ostatní snímače, např. kombinované snímače, CO2, signál snímačů 0-10 V / 0-20 mA / 4-20 mA

Aktuální hodnota pořízená snímačem se porovnává s nastavenou hodnotou, přičemž výsledek je převedený na výstupní signál 0-10V. Regulátor disponuje dvěma vestavěnými výstupy 0-10V. Výstupním signálem 0-10V lze ovládat regulátory, frekvenční měniče nebo přímo ovládat otáčky ventilátorů s EC motory. Externí zařízení (frekvenční měniče/EC ventilátory s vestavěným modulem Modbus) se dají aktivovat regulátorem přes rozhraní Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair s EC motory.

Systemair FGR 400 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 400 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair CB 150-5,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-5,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CBM 150-2,1 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 150-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 150-2,1 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 150-2,1 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair KV 200 L sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 200 L sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 200 L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 200 L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair prio 355 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 355 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 355 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 100-0,4 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 100-0,4 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 100 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair prio 160 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor je vybaven speciálně vyvinutými optimalizovanými oběžnými koly a náběhovými hranami, díky kterým dosahuje nejlepší hodnoty SFP ve své třídě a zároveň nízkou hladinu hluku. (Čím nižší je hodnota SFP, tím méně energie je potřebné k přemístění 1m³ vzduchu.)

Přestože má motor kruhového ventilátoru Systemair prio 160 EC vysokou účinnost, díky konstrukci ventilátoru je zahřívání motoru podstatně nižší, čímž dosahuje vysoké životnosti. Chlazení motoru zabezpečuje jeho umístění ve vzduchovém proudu.

Plášť kruhového ventilátoru Systemair prio 160 EC je zhotoven ze speciálního kompozitního materiálu s těsností třídy C.

Montáž:

• Instalace je možná v libovolné poloze
• Jako příslušenství je k dispozici montážní konzola
• Ventilátor má připojovací hrdlo 25 mm dlouhé podle EN 1506:1997
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Elektrické připojení je jednoduché a není nutná instalace regulátoru na stěnu
• Jednoduché připojení potenciometru 0-10V nebo regulátoru v případě potřeby

Kruhový ventilátor Systemair prio 160 EC se kromě ekonomické spotřeby energie může pochlubit také velmi jednoduchou regulací. Podle požadavku se otáčky ventilátoru mohou regulovat na vzduchový výkon a vysoce efektivní provoz.

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair prio 160 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair VBC 200-3 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 200-3 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento trojřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 200-3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REV-5POL/07 ON/OFF je 5-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 7 x 1,5 mm² a je určený pro 400V 3-fázové motory s vyvedenými TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-5POL/07 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
