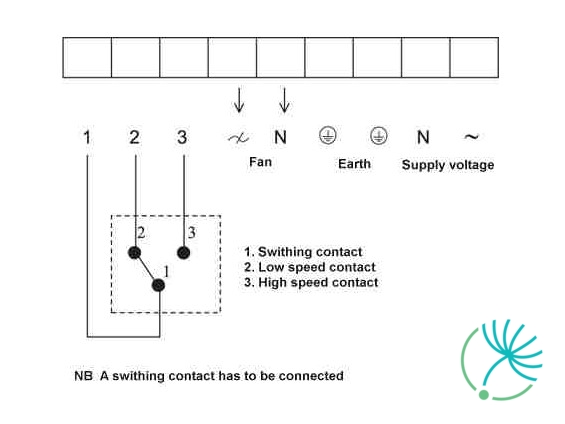

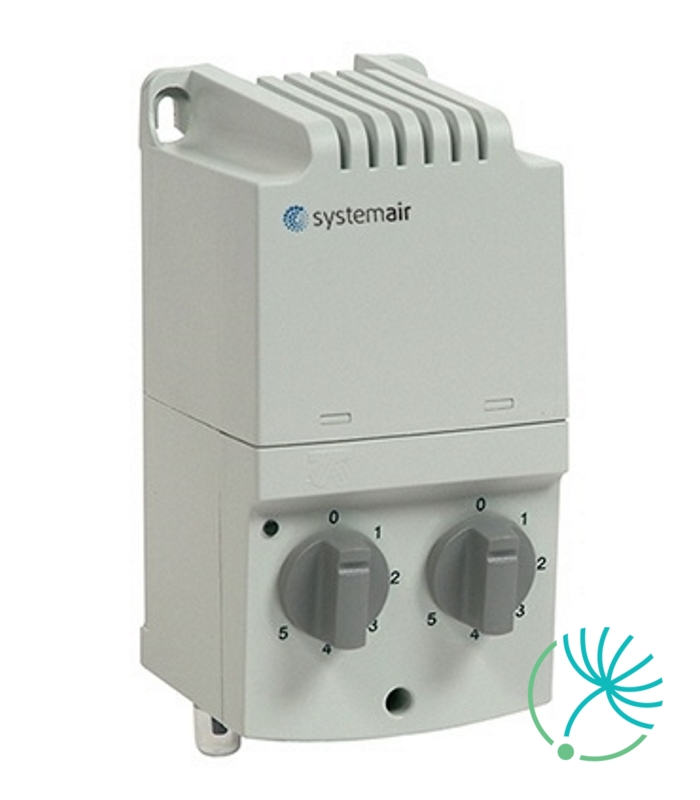

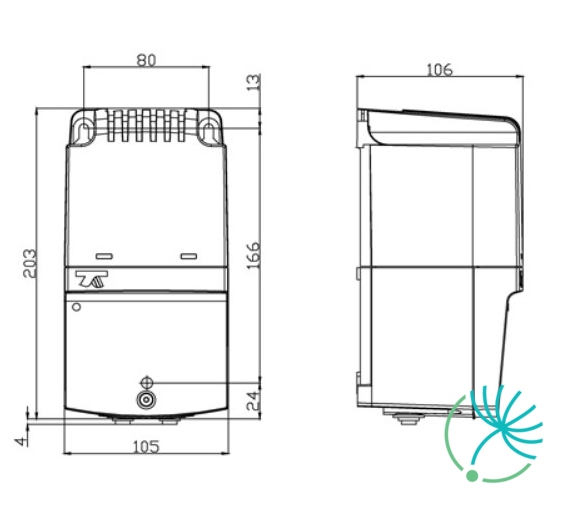

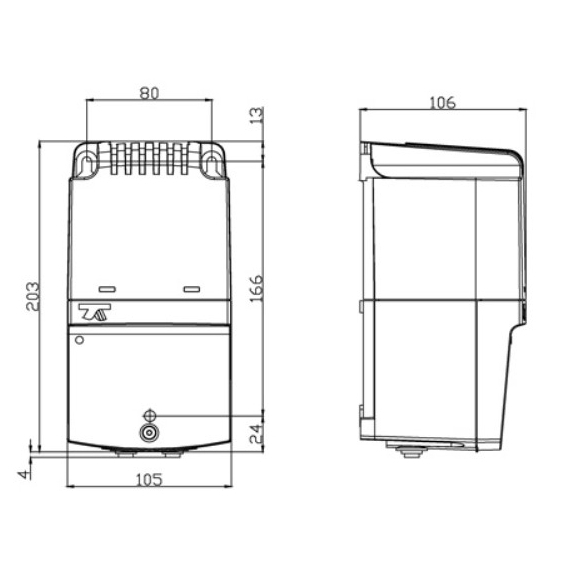

Systemair REU 1.5 regulátor pro kruhové ventilátory

Systemair BFR 315 Coarse 70% je kapesní filtr určený pro filtrační kazety Systemair FFR 315 a pro vodní ohřívač s filtrem VBF 250.

Rozměr: 332x332x350/3.

Třída filtrace: EU5/F5.

Systemair RVK 160E2 sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 160E2 sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 160E2 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 160E2 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair prio 315 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 315 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 315 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Silent 250EC je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 250EC je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí čidel CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Silent 250EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Silent 160EC je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 160EC je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Silent 160EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair RSK 400 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 400 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 400 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FK 100 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 100 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Systemair TTC (TTC2000) je třífázový triakový elektronický regulátor ohřevu, který slouží k regulaci teploty el. ohřívačů s topným výkonem do 17kW. Systemair TTC (TTC2000) je vhodný pro použití s ​​elektrickým ohřívačem do kruhového potrubí Systemair CB s příkonem 9 a více kW.

Je určen pro montáž na stěnu. Zapojuje se do série mezi hlavní přívod napětí a el. ohřívač.

Regulace elektronického regulátoru ohřevu probíhá pomocí časově-proporcionálního zapínání a vypínání plného topného výkonu ohřívače 0-10V. Je možné ovládání i bez signálu 0-10V, avšak musí být připojené externí snímače TG-K/TG-R. Je nezbytné, aby byl vždy zapojen limitní snímač TG-K360!

Poměr mezi časem zapnutí a vypnutí ohřívače závisí na potřeby ohřevu. Tato přesnost řízení přispívá ke snížení nákladů na energii a ke zvýšenému komfortu rovnoměrné teploty. Protože proud je přepínaný polovodiči (triaky), nejsou žádné pohyblivé části, které by se mohly opotřebovat. Tento regulátor ohřevu automaticky přizpůsobí řídící režim tak, aby vyhovoval dynamice řízeného objektu.

Systemair FFR 355 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 355 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Systemair LDC 200-300 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Střešní ventilátor TFSK 160 EC s EC motorem slouží na odvod vzduchu z menších prostorů.

EC motor zabezpečuje nízkou spotřebu energie nejen při stoprocentních otáčkách, ale také při nižších otáčkách a je jednoduše regulovatelný.

Otáčky střešního ventilátoru TFSK 160 EC lze nastavovat podle požadavku na vzduchový výkon a vysoce efektivní provoz.

Střešní ventilátor TFSK 160 EC tvoří potenciometr (0-10V), který umožňuje jednoduše najít zvolený pracovní bod.

Servisní vypínač je integrovaný a je možnost vybrat z několika střešních přechodů jako příslušenství.

Ochrana motoru je integrovaná v elektronice motoru.

Střešní ventilátor TFSK 160 EC má čtvercovou základovou desku.

Kruhový ventilátor Systemair KVK DUO 200 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 200 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 200 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.
