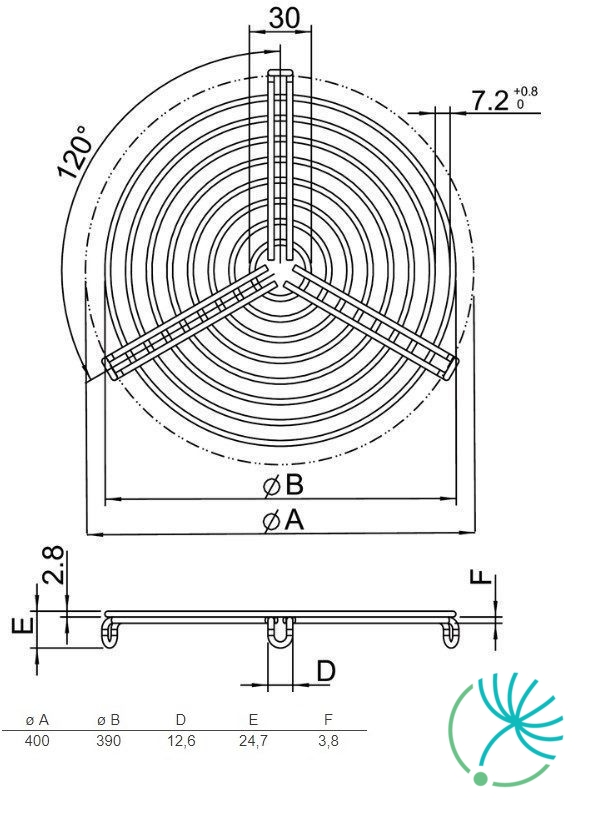

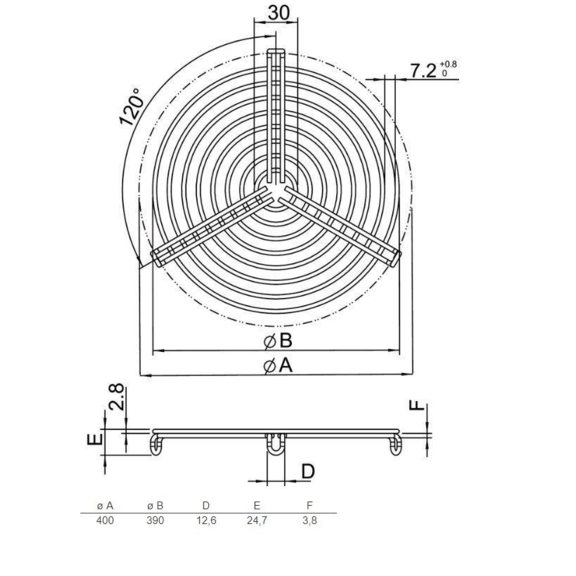

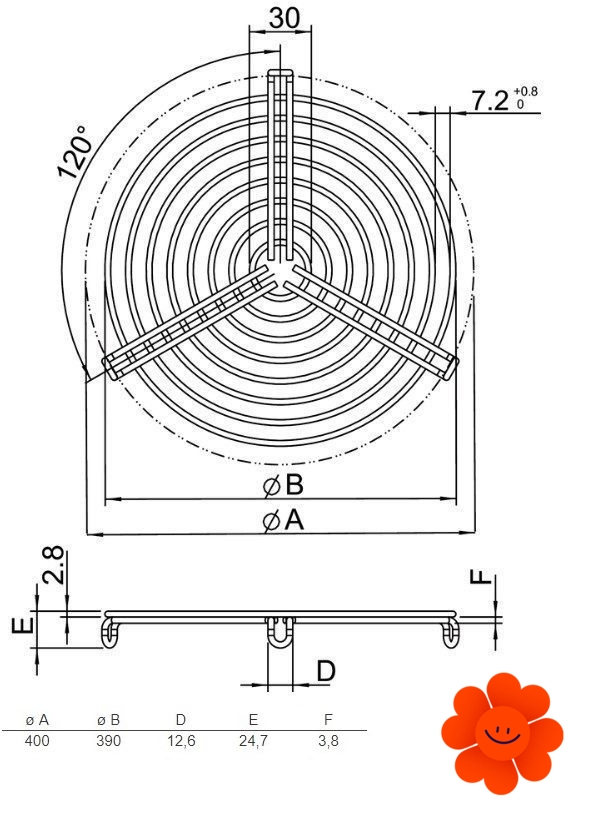

Systemair SG 400 mřížka pro kruhové ventilátory

Kruhový ventilátor Systemair KVK Slim 160 je jednostranně sací radiální ventilátor, který má motor s vnějším rotorem a dopředu zahnuté lopatky.

Motor a oběžné kolo kruhového ventilátoru jsou montovány na odnímatelném krytu ventilátoru, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je zajištěna vestavěnými termokontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KVK Slim 160 je zhotoven z pozinkovaného ocelového plechu. Odnímatelný kryt ventilátoru je izolován 40 mm vrstvou minerální vlny.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Kruhový ventilátor Systemair KVK Slim 160 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor DVCI 315-P využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky. Motor je uložený na účinných tlumičích vibrací.

Plášť střešního ventilátoru DVCI 400-P je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravený práškovou barvou.

Oběžné kolo je vyrobené z polypropylenu PP.

Střešní ventilátor DVCI 315-P zahrnuje integrovaný regulátor konstantního tlaku, který řídí otáčky ventilátoru v závislosti na zátěži - změně tlaku v potrubním systému.

Dvěma integrovanými potrenciometry lze nastavit dvě hodnoty tlaku (den/noc) s možností přepínání mezi denním a nočním režimem prostřednictvím externího kontaktu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Systemair MTP 10 je potenciometr 10kΩ určený pro manuální regulaci otáček ventilátorů, které disponují vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 10 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair prio 315 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 315 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 315 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor TFC 560 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 560 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 560 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Kruhový ventilátor Systemair KVK Silent 355 je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, ​​díky čemuž se snadno udržuje. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty, které je třeba připojit na ochranné relé.

Plášť kruhového ventilátoru Systemair KVK Silent 355 je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty, díky níž plášť dosahuje požární klasifikaci EI30.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit manuálně, a to pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček).

Kruhový ventilátor Systemair KVK Silent 355 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VBC 400-2 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-2 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento dvouřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 400-2 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor TFC 450 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 450 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 450 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Systemair CB 150-2,1 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CBM 200-3,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 200-3,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 200 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 200-3,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 200-3,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair prio 500 3~ kruhový ventilátor je určený pro montáž do potrubí. Motor má vnější rotor a nový typ oběžného kola, které zajišťuje vysoký výkon při minimálních rozměrech ventilátoru, jakož i nízkou hladinu hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 500 3~ je vyrobený z pozinkovaného ocelového plechu.

Montáž:

• Instalace je možná v libovolné poloze.
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 500 3~ je umožněna buď pomocí frekvenčního měniče se sinus filtrem, nebo 5stupňovým regulátorem otáček (transformátor).

Kruhový ventilátor Systemair prio 500 3~ splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor DVCI 355-S využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky. Motor je uložený na účinných tlumičích vibrací.

Plášť střešního ventilátoru DVCI 355-S je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravená práškovou barvou.

Oběžné kolo je vyrobeno z polypropylenu PP.

Otáčky ventilátoru lze regulovat signálem 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje snadné nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací
