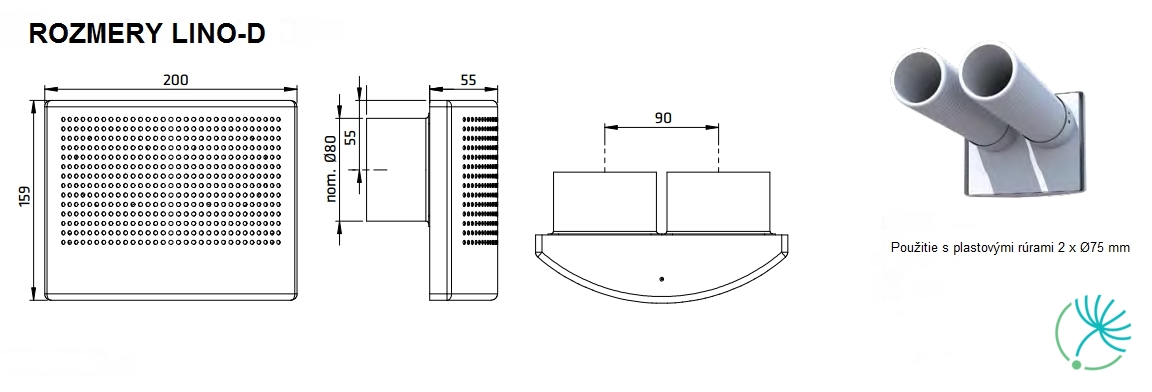

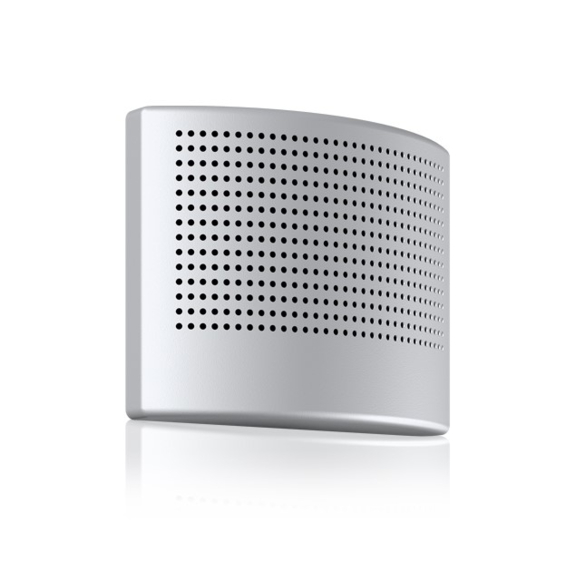

Climecon LINO-D 80 stěnová difúzní mřížka - bílá

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

Kruhový přívodní ventil TFFC RAL9003 s nastavitelným středovým kuželem s možností fixace polohy pomocí kontramatice. Je možné plynule nastavit celkový tlak a tím i průtok vzduchu.

Součástí balení ventilů TFFC je i montážní rámeček.

Doporučuje se používat je pouze pro přívod vzduchu.

BOR-S je přívodní nebo odvodní stěnový difuzor s perforovanou čelní deskou. Je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v bílé barvě (RAL 9003, lesk 30). Uvnitř těla difuzoru je umístěn plochý posuvný mechanismus (8 regulačních pozic) pro nastavení průtoku vzduchu.

Díky svému nadčasovému designu je vhodný nejen pro rezidenční projekty, ale i do kanceláří, hotelů apod. Difuzor zajišťuje přívod čerstvého vzduchu bez vzniku zbytečného hluku a nepříjemného průvanu. Vzduch proudící z difuzoru vytvoří tzv. coanda efekt. Ten zabrání odklonění proudu vzduchu od stropu do zóny pobytu před dosažením přijatelné teploty. Max. teplotní rozdíl ΔT je 10K. Pro dosažení coanda efektu nesmí vzdálenost BOR-S od stropu přesáhnout délku 30 cm.

BOR-S je vhodný i pro systémy s variabilním průtokem vzduchu (VAV), protože obraz proudění je zachován v celém rozsahu proudění.

Difuzor je vybaven posuvným mechanismem pro nastavení průtoku vzduchu. Mechanismus se ovládá z vnější strany pomocí úchytu pohybujícího se v drážce umístěné na těle difuzoru. Také je na hraně umístěn otvor pro snímání tlakové ztráty. Při znalosti K-faktoru a Δp_d je pak možné vypočítat přesný průtok vzduchu přes difuzor.

Difuzor má hrdlo s gumovým těsněním a instaluje se přímo do kruhového potrubí. Na těle difuzoru jsou připraveny 4 otvory, které slouží k uchycení ke stěně pomocí šroubů. Pro správnou fixaci do zdi je třeba demontovat čelní desku jednoduchým potáhnutím směrem ven.

Difuzor musí být instalován tak, aby konzola posuvného mechanismu byla v horizontální poloze. Úchyt posuvného mechanismu by měl směřovat směrem nahoru, aby po dokončení instalace zůstal ukrytý za čelní deskou.

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL9003.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

TSK-160 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

TSR-160 je kruhový, stropní difuzor, který má zabudovanou hlukově izolovanou přetlakovou komoru. Obsahuje i nastavitelnou čelní desku, jejíž štěrbinu lze nastavit na 10-30 mm pro zvýšení dosahu proudu 0,2. Díky této možnosti lze vytvořit požadovaný obraz proudění vzduchu podle aktuální stavební dispozice nebo dle požadavků klienta.

Je možné jej použít i pro odvod vzduchu a je určen pro viditelnou montáž.

Difuzor TSR se skládá, z nastavitelného čelního panelu a z hlukově izolované přetlakové komory, která má gumové těsnění a regulační klapku. Čelní panel je z pohltivého materiálu tlumící zvuk. Štěrbina je nastavitelná v rozsahu 10, 20, a 30 mm. Přetlaková komora obsahuje přípojky pro měření tlaku.

Difuzor TSR slouží k distribuci podchladného vzduchu s maximálním teplotním rozdílem dT = 12 K.

Materiál čelního panelu i přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSR se může montovat přímo na strop nebo zavěsit. Při montáži na strop se odstraní čelní panel a přetlaková komora se přichytí pomocí šroubů přímo do stropu. V případě montáže zavěšením se přetlaková komora připevní pomocí montážních tyčí, resp. konzol.

TSK-315 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

TSK-100 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

IGC je mřížka ve tvaru kruhu, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Je vybavena ochrannou síťkou z nerezové oceli (12x12 mm). Dostupné průměry ø100-250 mm.

Mřížka je vyrobena z hliníku. Rozestup lamel je 19 mm, sklon lamel je 35 °.

Montuje se do kruhového potrubí a připevňuje se šrouby přes připravené otvory.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.

IGC je mřížka ve tvaru kruhu, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Je vybavena ochrannou síťkou z nerezové oceli (12x12 mm). Dostupné průměry ø100-250 mm.

Mřížka je vyrobena z hliníku. Rozestup lamel je 19 mm, sklon lamel je 35 °.

Montuje se do kruhového potrubí a připevňuje se šrouby přes připravené otvory.
