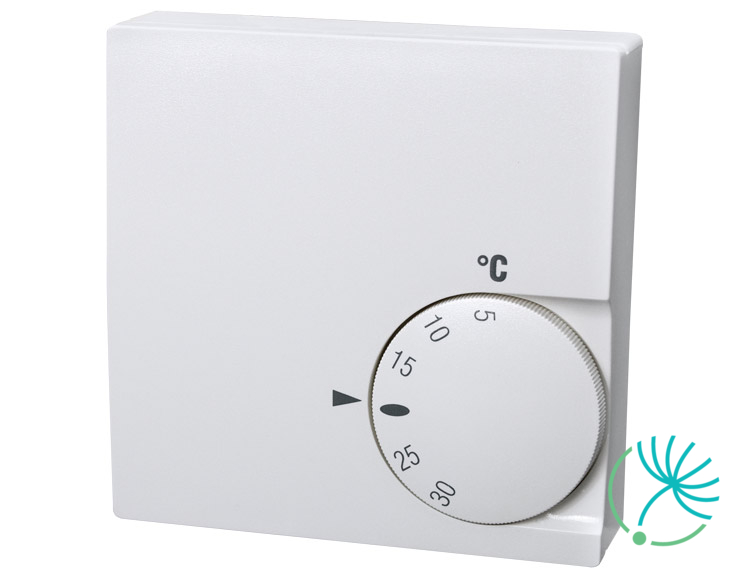

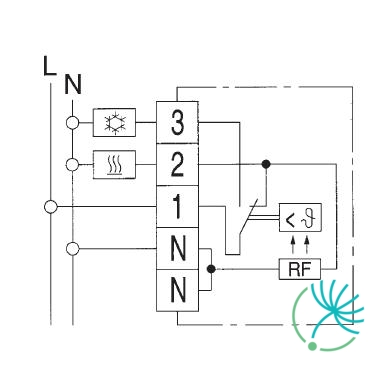

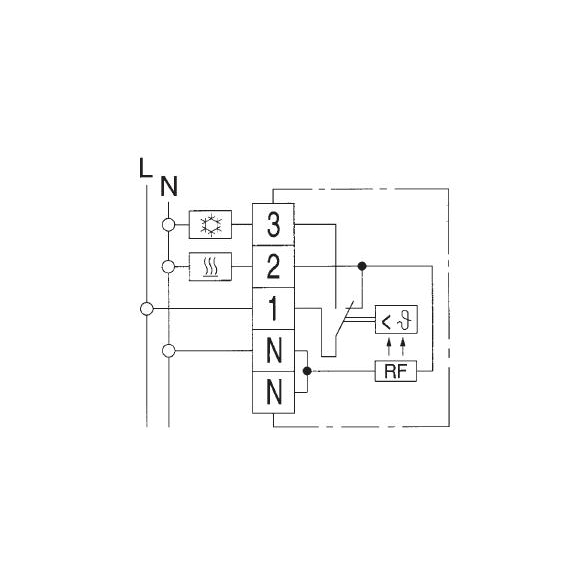

RTR 6721 prostorový termostat

RD 125 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je možné ho použít též k jednoduššímu servisování zpětné klapky RSKW.

ZN 715 je zařízení, které je určené pro zpoždění vypnutí axiálních a radiálních ventilátorů. Doba časového doběhu je pevně stanovena na cca 15 min. (± 1min). Spínač se ovládá vypínačem osvětlení místnosti nebo samostatným tlačítkem.

Technické parametry:

• pevně nastavený čas
• je vestavěný v plastovém pouzdře, které lze umístit pod vypínač
• interval doběhu typ 708 - 7 ± 1 minuta (vhodný do WC)
• interval doběhu typ 715 - 15 ± 1 minuta (vhodný do koupelny)

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 125 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Jednofázový triakový regulátor otáček REB 1 N se používá na plynulou regulaci otáček ventilátoru a zároveň jako vypínač. Minimální otáčky ventilátoru lze nastavit po odnětí krytu pootočením regulačního prvku.

Regulátor může způsobovat intenzivní hluk motoru, zvláště při nízkých otáčkách. V takovém případě je nutné použít transformátorový regulátor.

Tento druh lze instalovat na omítku.

Stěnová souprava BVK

Stěnová souprava BVK se skládá z hliníkového flexibilního potrubí (délka 350 mm a øD 100 mm) a stěnové mřížky (□E 140 mm).

Samočinná přetlaková žaluzie pro vertikální montáž na vnější stěnu. Má profilované listy a pracuje velmi dobře i při nízkých rychlostech vzduchu. Maximální rychlost vzduchu je 12 m/s. Přetlaková žaluzie je zhotovena z nárazuvzdorného nylonového materiálu odolného proti povětrnostním vlivům a proti ultrafialovému záření. Přetlakové žaluzie se velmi snadno montují, šrouby a hmoždinky jsou přiloženy.

ZN 708 je zařízení, které je určené pro zpoždění vypnutí axiálních a radiálních ventilátorů. Doba časového doběhu je pevně stanovena na cca 7 min. (± 1min). Spínač se ovládá vypínačem osvětlení místnosti nebo samostatným tlačítkem.

Technické parametry:

• pevně nastavený čas
• je vestavěný v plastovém pouzdře, které lze umístit pod vypínač
• interval doběhu typ 708 - 7 ± 1 minuta (vhodný do WC)
• interval doběhu typ 715 - 15 ± 1 minuta (vhodný do koupelny)

Přepínač otáček - rychlostí na ventilátorech s polohou na vypnutí. Montáž na omítku nebo i pod omítku.

HIG 2 slouží jako externí čidlo vlhkosti a časový doběh na ovládání DCV systémů, ventilátorů, odvlhčovačů a zvlhčovačů vzduchu.

• dle nastavení spíná při určité relativní vlhkosti
• pracovní rozsah 40-90%

• nastavení časového doběhu 1-25 min.

Samočinná přetlaková žaluzie pro vertikální montáž na vnější stěnu. Má profilované listy a pracuje velmi dobře i při nízkých rychlostech vzduchu. Maximální rychlost vzduchu je 12 m/s. Přetlaková žaluzie je zhotovena z nárazuvzdorného nylonového materiálu odolného proti povětrnostním vlivům a proti ultrafialovému záření. Přetlakové žaluzie se velmi snadno montují, šrouby a hmoždinky jsou přiloženy.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 160 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

• Automatické zapnutí ventilátoru při překročení nastavené hodnoty relativní vlhkosti
• Automatické vypnutí ventilátoru při poklesu relativní vlhkosti pod nastavenou úroveň
• Zapnutí a vypnutí táhlem (šňůrkou)
• LED kontrolka chodu ventilátoru
• Povrchová nebo zapuštěná montáž

  Vhodný pro ventilátory: DX100, DX180 Premier, DX200 Premier, DX400 Premier, CMF, GX6, GX9, GX12, WX6, WX9, WX12
