CAP-C-250 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.

CAP-C-200 je stropní, přívodní/odvodní, tryskový difuzor určený pro viditelnou montáž. Má zabudovaný hlukově izolovaný přetlakový box (boční napojení). Každá tryska se dá samostatně nastavit do libovolného úhlu (360 °). Difuzor je vhodný do místnosti bez podhledu.

Difuzor CAP-C se skládá z čelního panelu s tryskami a z hlukově izolovaného přetlakového boxu, který má klapku a napájecí přírubu s gumovým těsněním. Šířka boční štěrbiny se dá nastavit v rozsahu 0-20 mm, čímž lze zvýšit průtok vzduchu. Tím, že se dá každá tryska samostatně natočit pod jakýmkoli úhlem, je možné vytvářet libovolný obraz proudění vzduchu, aniž se zvýšila hlučnost, klesl tlak nebo se změnil průtok vzduchu.

CAP-C distribuuje chladný nebo ohřívaný vzduch bez toho, aby způsoboval průvan (VAV). Maximální teplotní rozdíl ochlazovaného vzduchu u přívodu ΔT=12K.

Materiál difuzoru a přetlakové komory je pozinkovaný ocelový plech bílé barvy RAL 9003. Trysky jsou z recyklovaného ABS.

Montáž
Montáž se provádí zavěšením nebo upevněním přímo na strop.

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

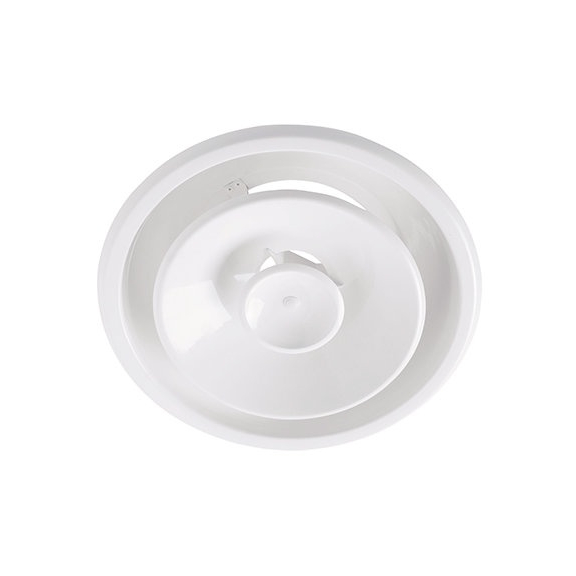

TSK-315 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

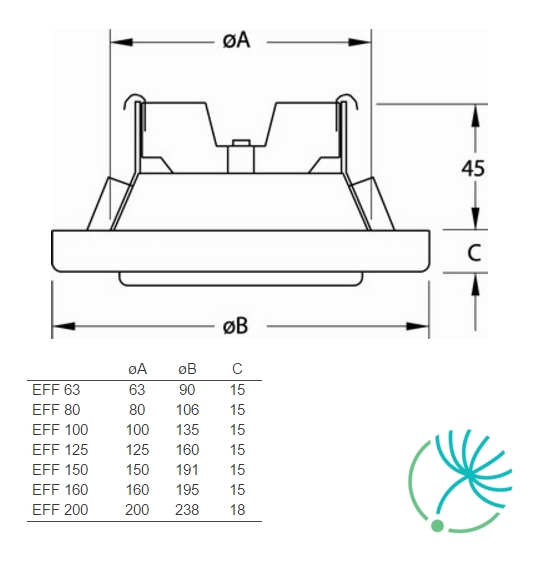

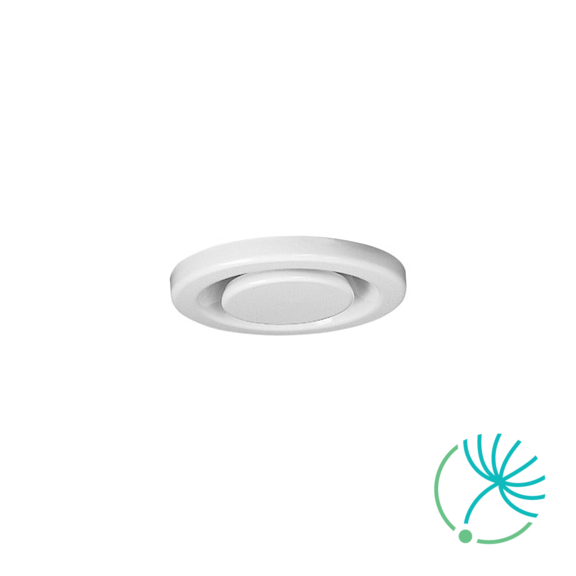

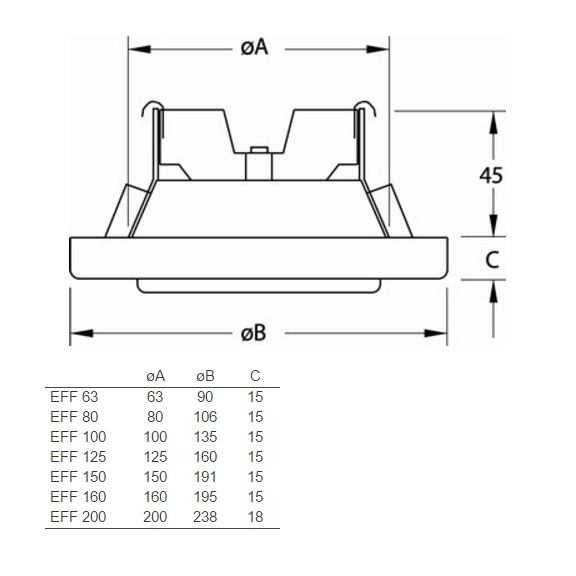

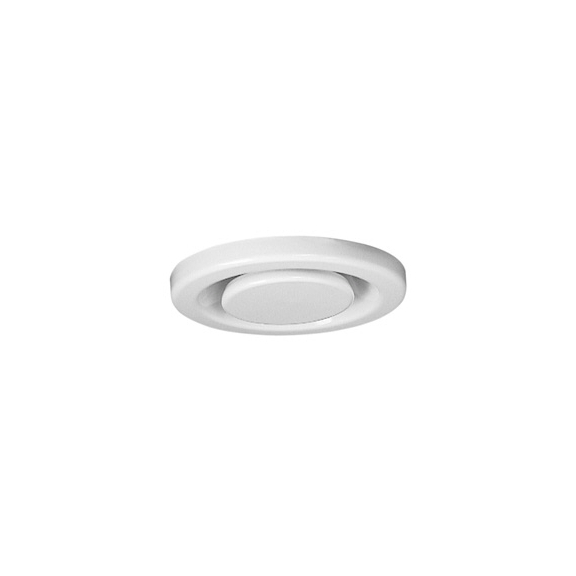

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

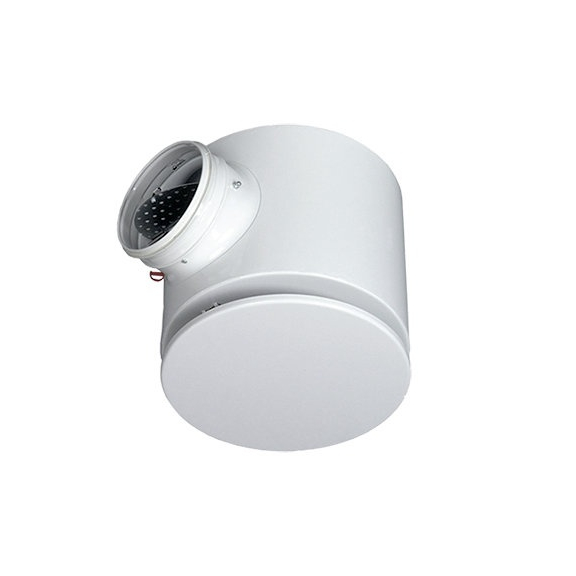

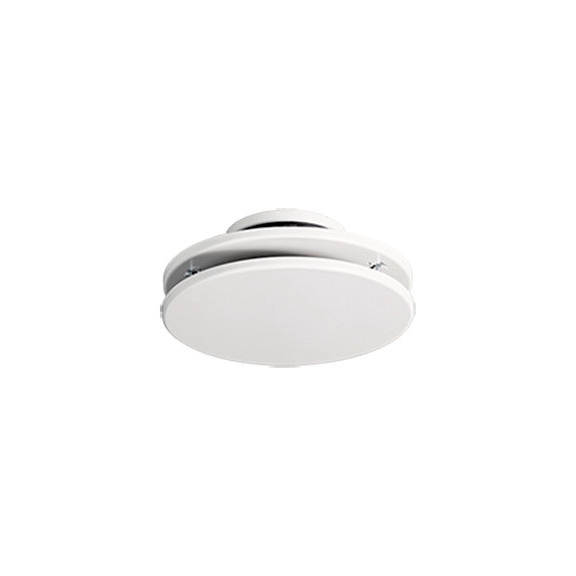

TST-125 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

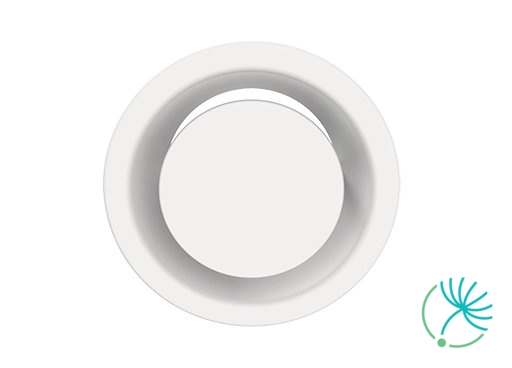

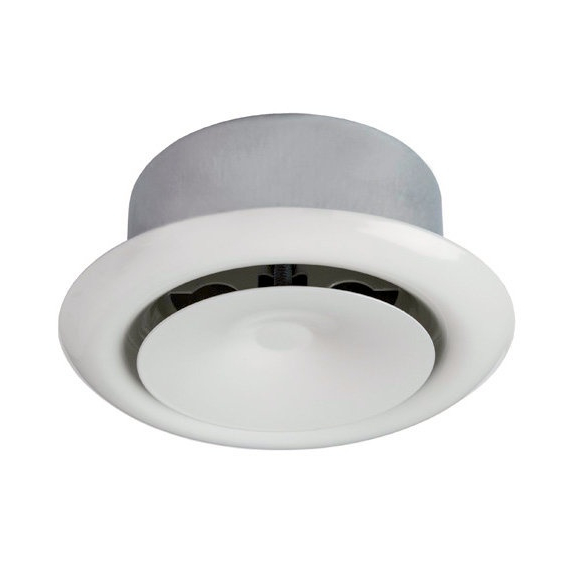

Kruhový přívodní ventil TFFC RAL9003 s nastavitelným středovým kuželem s možností fixace polohy pomocí kontramatice. Je možné plynule nastavit celkový tlak a tím i průtok vzduchu.

Součástí balení ventilů TFFC je i montážní rámeček.

Doporučuje se používat je pouze pro přívod vzduchu.

IGC je mřížka ve tvaru kruhu, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Je vybavena ochrannou síťkou z nerezové oceli (12x12 mm). Dostupné průměry ø100-250 mm.

Mřížka je vyrobena z hliníku. Rozestup lamel je 19 mm, sklon lamel je 35 °.

Montuje se do kruhového potrubí a připevňuje se šrouby přes připravené otvory.

TSK-160 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

TSK-100 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.
