Systemair REPT 6 regulátor pro kruhové ventilátory

Systemair SG 100 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 100 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FRQS-E-6A je frekvenční měnič se sinusovým filtrem pro všechny fáze se vstupem 0-10V pro 1~ ventilátory.

Frekvenční měnič Systemair FRQS-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQS-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQS-E-6A má analogový vstup pro externí nastavení otáček (0-10V, 0-20mA, PWM). Na manuální ovládání otáček je nutné připojení externího potenciometru např. typu MTV resp. MTP.

Frekvenční měnič může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

Kruhový ventilátor Systemair KVK DUO 125 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 125 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 125 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Slim 200 je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty s manuálním resetem (odpojením napájení).

Plášť kruhového ventilátoru Systemair KVK Slim 200 je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství lze zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů a regulátorů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Manuálně se otáčky kruhového ventilátoru dají řídit pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček).

Kruhový ventilátor Systemair KVK Slim 200 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VKK 160 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 160 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 160 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair SG 160 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 160 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

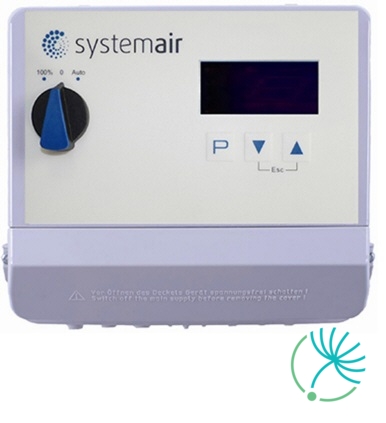

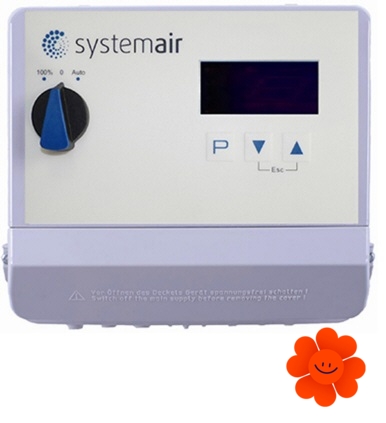

Systemair CXE/AVC Modbus je univerzální regulátor určený pro tyto aplikace: chlazení, klimatizace, větrání a technologie pro čisté prostory. Pro běžné aplikace ve výše zmíněných oblastech je možné využít rychlý start zvolením předprogramovaného provozního režimu.

Požadované otáčky se nastavují přímo na zařízení nebo externě např. signálem 0-10 V.

K regulátoru je možné připojit různé druhy snímačů:

• Tlakové snímače (chlazení) s rozsahem 0-30 bar, 0-50 bar
• Teplotní snímače s rozsahem -27 až +75 °C, měřicí rozsah snímačů -10 až +120 °C
• Diferenční tlakové snímače (klimatizace) s rozsahem 0-6000 Pa, objemový průtok až 65 000 m³/h
• Snímače na snímání průtoku vzduchu s rozsahem 0-1 m/s, 0-10 m/s
• Ostatní snímače, např. kombinované snímače, CO2, signál snímačů 0-10 V / 0-20 mA / 4-20 mA

Aktuální hodnota pořízená snímačem se porovnává s nastavenou hodnotou, přičemž výsledek je převedený na výstupní signál 0-10V. Regulátor disponuje dvěma vestavěnými výstupy 0-10V. Výstupním signálem 0-10V lze ovládat regulátory, frekvenční měniče nebo přímo ovládat otáčky ventilátorů s EC motory. Externí zařízení (frekvenční měniče/EC ventilátory s vestavěným modulem Modbus) se dají aktivovat regulátorem přes rozhraní Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair s EC motory.

Střešní ventilátor DVCI 225-S využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky.

Plášť střešního ventilátoru DVCI 225-S je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravená práškovou barvou.

Oběžné kolo je vyrobeno z polyamidu PA.

Otáčky ventilátoru lze regulovat signálem 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje snadné nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Systemair K 125 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 125 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 125 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 125 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair K 150 M sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 150 M sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 150 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 150 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair LDC 355-900 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavená gumovým těsněním. Pokud je potřebný vyšší útlum, je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu, když je umístěný přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku v potrubí, ale i hluku, který proniká ven do okolí, by měl být tlumič použitý spolu s izolovaným typem ventilátoru.

Dosahuje dobrého útlumu v pásmech 125 a 250 Hz.

Kruhový ventilátor Systemair KVK 200 je oboustranně sací radiální ventilátor určený k montáži do potrubí.

Kruhový ventilátor má bezúdržbový motor s vnějším rotorem a dopředu zahnuté lopatky oběžného kola. Pro snadnější čištění a údržbu je motor s oběžným kolem montovaný na vyjímatelné konzole ze strany odnímatelného krytu. Tepelná ochrana motoru je zajištěna vestavěnými termokontakty s vyvedenými vodiči, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair KVK 200 je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny, která má povrchovou úpravu zabraňující vniknutí vláken do proudu vzduchu.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK, která zabraňuje přenosu chvění na potrubí

Otáčky kruhového ventilátoru se dají regulovat buď 5-st. regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KVK 200 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.
