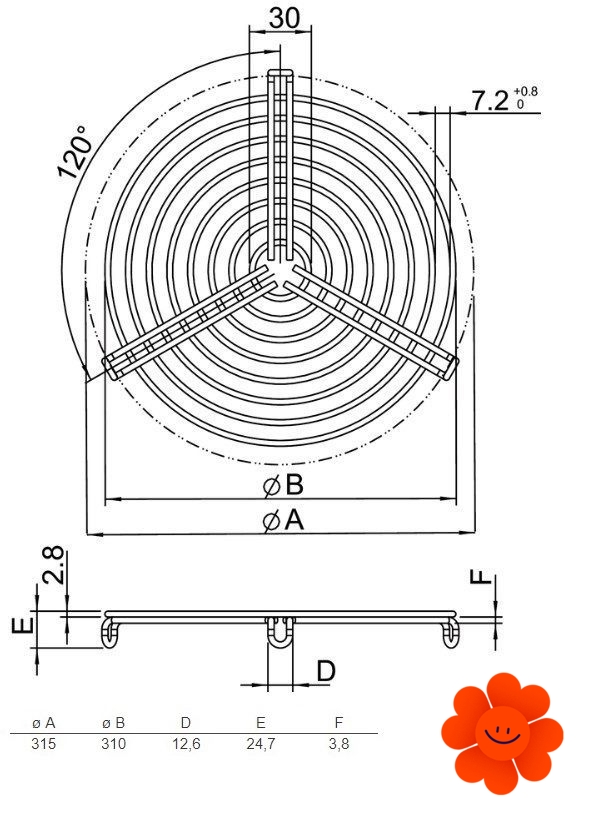

Systemair SG 315 mřížka pro kruhové ventilátory

Systemair CBM 250-3,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 250-3,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 250 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 250-3,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 250-3,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair prio 150 E2 kruhový ventilátor je určen pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair prio 150 E2 je vyroben ze speciálního kompozitního materiálu s třídou těsnosti C.

Montáž:

• Instalace je možná v libovolné poloze.
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Jako příslušenství je k dispozici montážní konzola

Regulace kruhového ventilátoru Systemair prio 150 E2 je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 150 E2 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

S-ET 10E je ochranné tepelné relé, které odpojuje přívod napětí ventilátoru ze sítě v případě rozepnutí tepelného kontaktu TK ve vinutí motoru.

Ochranné relé S-ET 10E se montuje na DIN lištu.

Přívodní napětí, na které je relé připojeno je 230V, přičemž má tepelné kontakty TK vyvedené z vinutí motoru. Relé má funkci ochrany proti zkratu, nutné je však předřazení jištění tavnou pojistkou. Relé nedisponuje funkcí automatického restartu.

Síťové napájení ventilátoru je možné po dostatečném ochlazení motoru znovu zapnout stlačením černého tlačítka. Relé S-ET 10E je vhodné pro použití v kombinaci s napěťovým transformátorem RE nebo tyristorem REE.

Relé S-ET 10E slouží i na manuální vypnutí a zapnutí ventilátoru.

Na signalizování MaR může být zařízení doplněné přídavným modulem Alarm S-ET/STDT - není součástí dodávky.

Ochranné relé S-ET 10E je vhodné pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor TFSK 200 EC s EC motorem slouží na odvod vzduchu z menších prostorů.

EC motor zabezpečuje nízkou spotřebu energie nejen při stoprocentních otáčkách, ale také při nižších otáčkách a je jednoduše regulovatelný.

Otáčky střešního ventilátoru TFSK 200 EC lze nastavovat podle požadavku na vzduchový výkon a vysoce efektivní provoz.

Střešní ventilátor TFSK 200 EC tvoří potenciometr (0-10V), který umožňuje jednoduše najít zvolený pracovní bod.

Servisní vypínač je integrovaný a je možnost vybrat z několika střešních přechodů jako příslušenství.

Ochrana motoru je integrovaná v elektronice motoru.

Střešní ventilátor TFSK 200 EC má čtvercovou základovou desku.

Kruhový ventilátor Systemair KVK Silent 355EC je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 355EC je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí čidel CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Silent 355EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair EC-Selector je 3-stupňový regulátor pro EC ventilátory se vstupem 0-10V.

Na ovladači se nacházejí potenciometry, kterými se dají nastavit tři úrovně otáček. Přepínání otáček mezi nízkými, středními a vysokými se provádí přes externí spínací kontakt, např. termostat nebo časovač.

Regulátor je vhodné použít v kombinaci s frekvenčním měničem Systemair FRQS-E-6A.

Systemair REU 3 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časový spínač.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair CWK 160-3-2,5 je vodní chladič, který je navržený pro kruhové potrubí. Připojení na kruhové potrubí je ošetřené gumovým těsněním. Systemair CWK 160-3-2,5 je vhodný pro použití s kruhovými ventilátory Systemair.

Chladič je zhotovený z měděných trubek a hliníkových žeber. Plášť disponuje otevíratelnými dvířky za účelem jednoduchého a nenáročného čištění.

Chladič je kalibrovaný výhradně pro montáž v horizontální poloze, kvůli odtoku kondenzátu. Odvod z chladiče musí být pro správnou funkčnost napojený na sifon, který ale není součástí dodávky.

Aby se předešlo zbytečně kondenzované vodě, chladící kanál musí být nakloněný pod úhlem 10-15 stupňů horizontálně ve směru odtoku.

Systemair prio 450 3~ kruhový ventilátor je určený pro montáž do potrubí. Motor má vnější rotor a nový typ oběžného kola, které zajišťuje vysoký výkon při minimálních rozměrech ventilátoru, jakož i nízkou hladinu hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 450 3~ je vyrobený z pozinkovaného ocelového plechu.

Montáž:

• Instalace je možná v libovolné poloze.
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 450 3~ je umožněna buď pomocí frekvenčního měniče se sinus filtrem, nebo 5stupňovým regulátorem otáček (transformátor).

Kruhový ventilátor Systemair prio 450 3~ splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CWK 100-3-2,5 je vodní chladič, který je navržen pro kruhové potrubí. Připojení na kruhové potrubí je ošetřeno gumovým těsněním. Systemair CWK 100-3-2,5 je vhodný pro použití s kruhovými ventilátory Systemair.

Chladič je zhotoven z měděných trubek a hliníkových žeber. Plášť disponuje otevíratelnými dvířky za účelem jednoduchého a nenáročného čištění.

Chladič je kalibrován výhradně pro montáž v horizontální poloze, kvůli odtoku kondenzátu. Odvod z chladiče musí být pro správnou funkčnost napojený na sifon, který ale není součástí dodávky.

Aby se předešlo zbytečně kondenzované vodě, chladící kanál musí být nakloněn pod úhlem 10-15 stupňů horizontálně ve směru odtoku.

Systemair prio 315 AC kruhový ventilátor je určený pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 315 AC je vyroben z pozinkovaného ocelového plechu Aluzink s třídou těsnosti B. Ventilátor je možné použít ve venkovním prostředí bez ochranné stříšky právě díky zvýšené těsnosti pláště a el. svorkovnici IP55.

Montáž:

• Instalace je možná v libovolné poloze.
• Možnost montáže i ve venkovním prostředí bez ochranné stříšky
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 315 AC je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 315 AC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 150E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 150E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 150E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 150E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.
