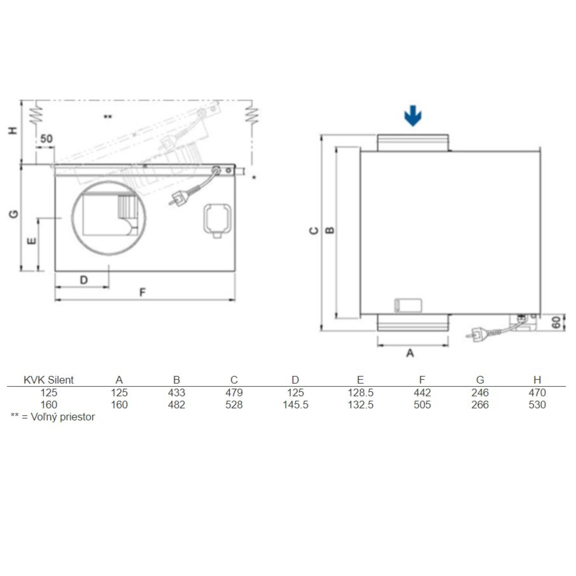

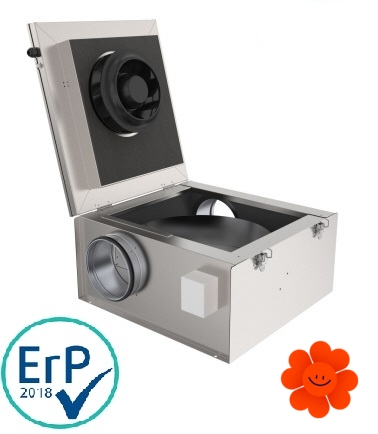

Systemair KVK Silent 125 kruhový ventilátor

Systemair CBM 125-1,2 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 125-1,2 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 125 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 125-1,2 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 125-1,2 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair FFR 125 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 125 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Systemair FGR 125 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 125 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair FRQ5S-E-6A je frekvenční měnič se sinusovým filtrem a 5-stupňovým přepínačem pre 1~ ventilátory.

Frekvenční měnič Systemair FRQ5S-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQ5S-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQ5S-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQ5S-E-6A má zabudovaný 5-stupňový přepínač: 0=0Hz, 1=10Hz, 2=20Hz, 3=30Hz, 4=40Hz, 5=50Hz. Může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

Systemair FRQS-E-6A je frekvenční měnič se sinusovým filtrem pro všechny fáze se vstupem 0-10V pro 1~ ventilátory.

Frekvenční měnič Systemair FRQS-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQS-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQS-E-6A má analogový vstup pro externí nastavení otáček (0-10V, 0-20mA, PWM). Na manuální ovládání otáček je nutné připojení externího potenciometru např. typu MTV resp. MTP.

Frekvenční měnič může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

Systemair LDC 125-1200 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Systemair LDC 125-300 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pro kruhové ventilátory.

Slouží na manuální ovládání otáček ventilátorů pro střídavé indukční motory (univerzální motor a permanentní kondenzátor).

Možnost instalace na omítku v krabici s IP54 nebo pod omítku s IP44.

K regulátoru lze zapojit i více ventilátorů v případě, pokud celková proudová zátěž nevybočí z rozsahu hodnot intenzity proudu. Volba typu regulátoru by měla zohledňovat rozběhový proud ventilátoru. Ventilátory používané s tímto regulátorem musejí být opatřeny vestavěnou ochranou proti přehřátí a měly by být konstrukčně řešeny pro plynulou regulaci otáček pomocí tyristoru.

Regulátor Systemair REE 1 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REPT 6 je digitální regulátor konstantního tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair REPT 6 lze použít s tlakovými nebo teplotními čidly na větrací systém budovy. Regulátor je vybaven digitálním displejem, na kterém se nastavují požadované parametry.

Regulátor Systemair REPT 6 má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájecí napětí ventilátoru.
Systemair REPT 6 je vybaven jedním beznapěťovým spínacím kontaktem, který signalizuje, zda je zařízení v provozu, nebo je na něm porucha.

Rušení rádiových vln je podle normy EN 50081-1 a EN 50082-2.

Upozornění: Regulátor při nízkých otáčkách ventilátoru může způsobovat nežádoucí zvýšení hladiny hluku motoru (tzv. bzučení)!

Regulátor Systemair REPT 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RETP 6 je regulátor tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair RETP 6 je možné použít v případě vytápění vzduchem například na regulaci prostorové teploty.

Regulátor má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájení ventilátoru.

Regulátor Systemair RETP 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 3 x 1,5 mm² a je určený pro 230V 1-fázové motory bez vyvedených TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RE 1.5 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 125 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 125 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 125 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RT 0-30 je elektronický termostat pro měření a nastavení požadované teploty.

Vnitřní relé zajistí sepnutí nebo rozepnutí elektrického obvodu v případě, že teplota překročí případně klesne pod nastavenou hodnotu. Termostat má na měření požadované teploty vestavěné čidlo teploty a svorky na připojené externího čidla TG-K330 nebo TG-R630.

Pokud potřebujete jiný rozsah teplot, je možné k prostorovému termostatu RT 0-30 připojit i externí teplotní čidlo.

Termostat Systemair RT 0-30 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair SG 125 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 125 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair THB 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro tvarované střešní krytiny.

THB 160 nahrazuje dvojici standardních střešních tašek (jednodrážková střešní krytina).

Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy. TUB, tedy spodní desku, je třeba využívat s THB při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí o průměru 200 mm je izolované minerální vlnou o tloušťce 30 mm.

THB je vyrobené z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUB, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THB 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair THS 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro ploché střechy, nebo takové střechy, které jsou šalované či kryté střešním panelem. Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy.

TUS, tedy spodní desku, je třeba využívat s THS při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí je izolované minerální vlnou o tloušťce 30 mm.

Plochá krycí deska THS je vyrobená z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUS, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THS 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VBF 125 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 125 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 125 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VKK 125 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 125 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 125 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VK-12 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-12 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-12 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
