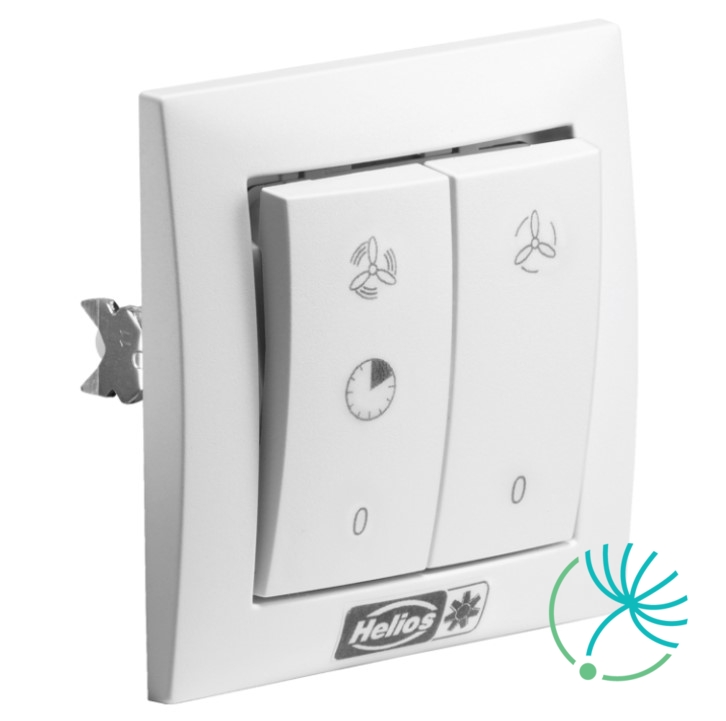

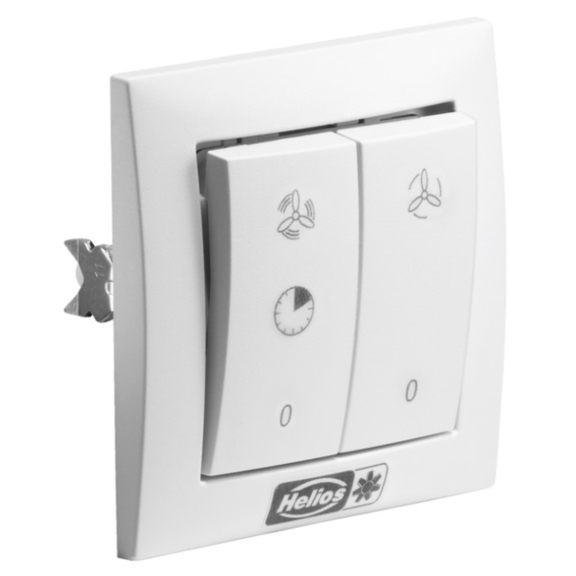

Helios DSEL 2 Provozní vypínač/přepínač otáček

Stěnová souprava BVK

Stěnová souprava BVK se skládá z hliníkového flexibilního potrubí (délka 350 mm a øD 125 mm) a stěnové mřížky (□E 160 mm).

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 160 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

CT 12/14 je transformátor pro malé ventilátory s bezpečným napětím 12V. Jeho úkolem je 230 V napětí přetransformovat na 12 V.

Skříňka je vyrobena z plastu a je vhodná pro montáž na omítku.

RD 100 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je ho možné použít též k jednoduššímu servisování zpětné klapky RSKW.

Stěnová souprava BVK

Stěnová souprava BVK se skládá z hliníkového flexibilního potrubí (délka 350 mm a øD 150 mm) a stěnové mřížky (□E 180 mm).

Přepínač otáček - rychlostí na ventilátorech s polohou na vypnutí. Montáž na omítku nebo i pod omítku.

Senzor SQA umožňuje kontrolovat a udržovat kvalitu vzduchu na nastavené úrovni. Mezi jeho hlavní funkce patří sepnutí ventilátoru při zvýšené koncentraci škodlivin ve vzduchu. Pokud koncentrace škodlivin klesne pod požadovanou nastavenou hodnotu, zůstane ventilátor ještě díky integrovanému časovému doběhu (1 - 25 min.) v činnosti.

Senzor kvality vzduchu SQA reaguje na přítomnost CO, rozpouštědel, tabákového kouře, metanu, benzolu ap.

Upozornění:

SQA nelze montovat jako požární detektor, snímač kouřových nebo výfukových plynů ani jako součást požární signalizace nebo úniku CO. Je určený pro snímání celého spektra spalitelných a aromatických uhlovodíků a na montáž do normálního prostředí (byty, kanceláře apod.). Použití v podzemních nebo uzavřených garážích i dalších prostorech závislých na přesném snímání jednotlivých plynných složek není doporučeno, a přístroj na takové použití není schválený.

Skříňka je vyrobena z plastu, je určena k montáži na stěnu.

Technické parametry:

RD 160 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je možné ho použít též k jednoduššímu servisování zpětné klapky RSKW.

Samočinná přetlaková žaluzie pro vertikální montáž na vnější stěnu. Má profilované listy a pracuje velmi dobře i při nízkých rychlostech vzduchu. Maximální rychlost vzduchu je 12 m/s. Přetlaková žaluzie je zhotovena z nárazuvzdorného nylonového materiálu odolného proti povětrnostním vlivům a proti ultrafialovému záření. Přetlakové žaluzie se velmi snadno montují, šrouby a hmoždinky jsou přiloženy.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 100 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Jednofázový triakový regulátor otáček REB 1 NE se používá na plynulou regulaci otáček ventilátoru a zároveň jako vypínač. Minimální otáčky ventilátoru lze nastavit po odnětí krytu pootočením regulačního prvku.

Regulátor může způsobovat intenzivní hluk motoru, zvláště při nízkých otáčkách. V takovém případě je nutné použít transformátorový regulátor.

Tento druh lze instalovat pod omítku do standardní kruhové krabice do stěny s průměrem 68 mm.

COM 2 je dvoupolohový přepínač otáček, který je určený pro přepínání a vypínání ventilátorů. Skříňka je vyrobena z plastu.
