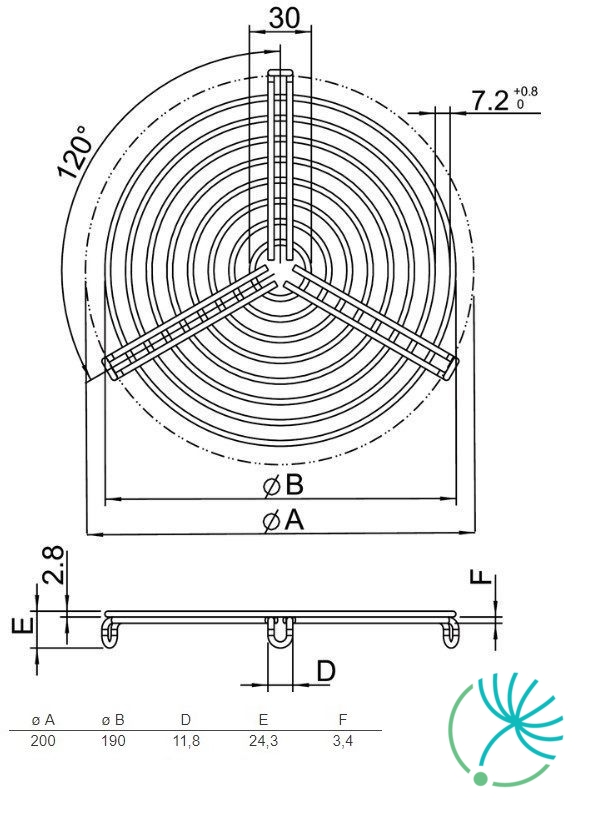

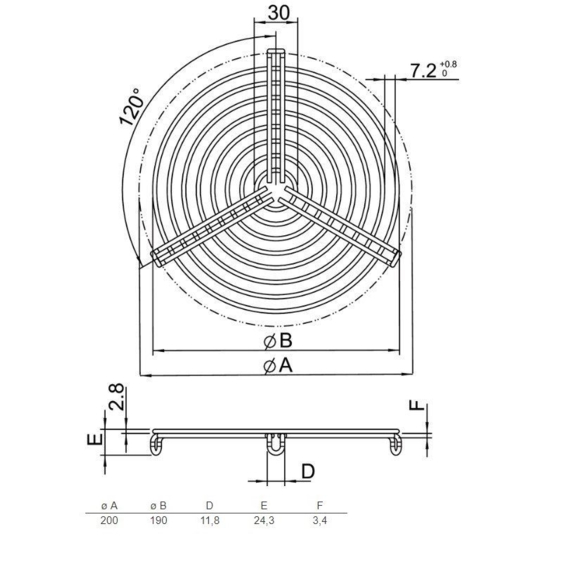

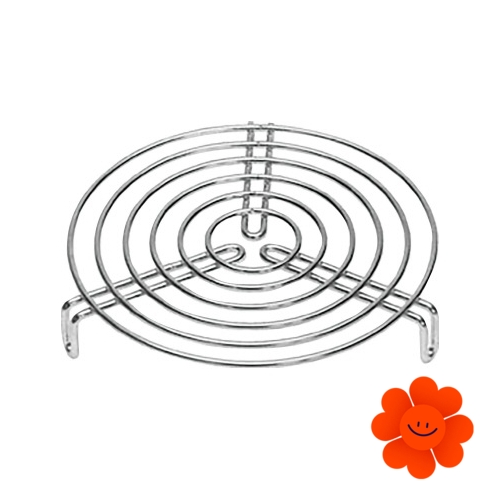

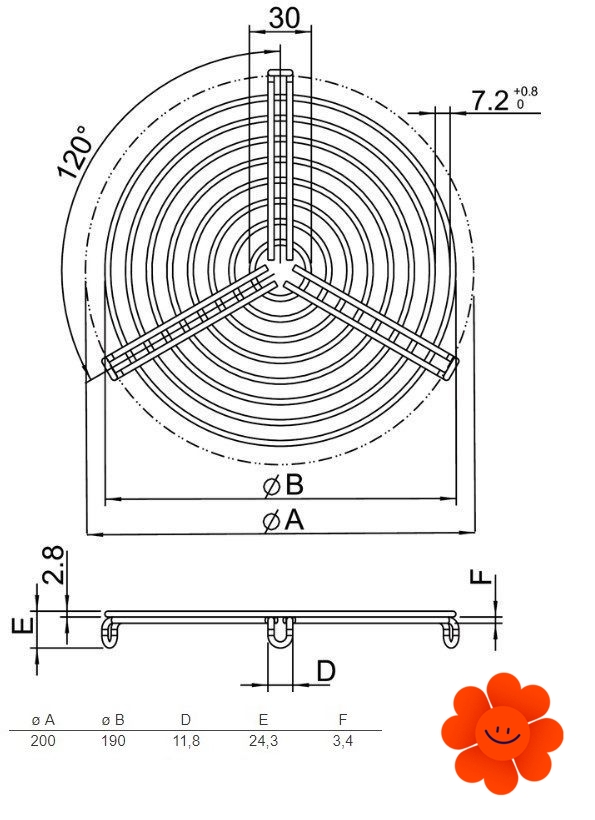

Systemair SG 200 mřížka pro kruhové ventilátory

Systemair THB 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro tvarované střešní krytiny.

THB 160 nahrazuje dvojici standardních střešních tašek (jednodrážková střešní krytina).

Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy. TUB, tedy spodní desku, je třeba využívat s THB při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí o průměru 200 mm je izolované minerální vlnou o tloušťce 30 mm.

THB je vyrobené z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUB, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THB 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 450 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 450 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 450 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair LDC 315-600 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavená gumovým těsněním. Pokud je potřebný vyšší útlum, je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu, když je umístěný přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku v potrubí, ale i hluku, který proniká ven do okolí, by měl být tlumič použitý spolu s izolovaným typem ventilátoru.

Systemair FGR 100 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 100 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair VKK 200 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 200 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 200 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem teploty a má velmi jednoduchou regulaci dle aktuálního poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (otočným kolečkem) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair K 100 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 100 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 100 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 100 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KV DUO 150 EC je zdvojený radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní. Ventilátor disponuje jedním beznapěťovým výstupem pro alarmové hlášení v případě poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a připojovací elektrickou krabicí s krytím IP65.

Plášť kruhového ventilátoru Systemair KV DUO 150 EC je zhotoven z aluzinkového plechu, díky čemuž jsou velmi dobře akusticky izolované. V plášti motoru je zabudovaná elektronika.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK
• Vhodné na střešní montáž ve venkovním prostředí

Otáčky kruhového ventilátoru lze regulovat signálem 0-10V.

Kruhový ventilátor Systemair KV DUO 150 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Kruhový ventilátor Systemair KVK DUO 250 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 250 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 250 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair FRQS-E-6A je frekvenční měnič se sinusovým filtrem pro všechny fáze se vstupem 0-10V pro 1~ ventilátory.

Frekvenční měnič Systemair FRQS-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQS-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQS-E-6A má analogový vstup pro externí nastavení otáček (0-10V, 0-20mA, PWM). Na manuální ovládání otáček je nutné připojení externího potenciometru např. typu MTV resp. MTP.

Frekvenční měnič může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

Systemair VK-25 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-25 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-25 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 355-POC+FTG je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 355-POC+FTG je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 355-POC+FTG má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)
