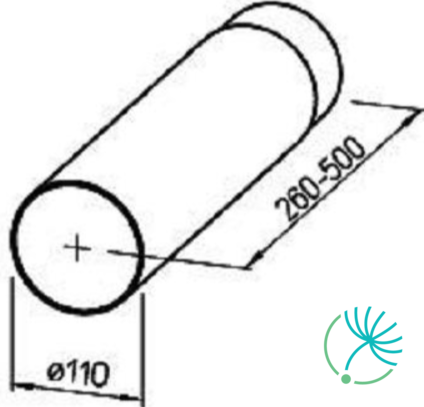

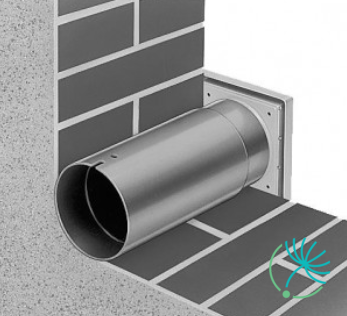

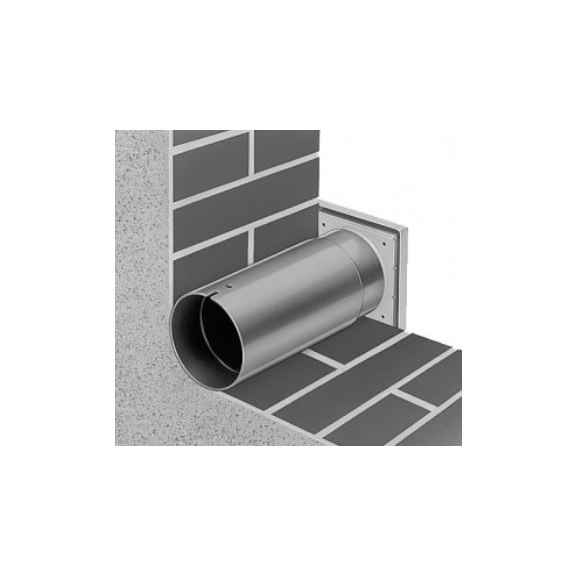

Helios Teleskopický prostup stěnou + exteriérová mřížka WES 100

Plastová dvoukřídlá zpětná klapka s pružinkou

Vhodná pro ventilátory BF, resp. IF

HIG 2 slouží jako externí čidlo vlhkosti a časový doběh na ovládání DCV systémů, ventilátorů, odvlhčovačů a zvlhčovačů vzduchu.

• dle nastavení spíná při určité relativní vlhkosti
• pracovní rozsah 40-90%

• nastavení časového doběhu 1-25 min.

Přepínač otáček - rychlostí na ventilátorech s polohou na vypnutí. Montáž na omítku nebo i pod omítku.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 100 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 160 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

RD 125 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je možné ho použít též k jednoduššímu servisování zpětné klapky RSKW.

RKK 100 je zpětná klapka do potrubí o průměru 100 mm. Je vyrobena s nárazuvzdorného plastu s "motýlovým" provedením. Instalovat ji je možné pouze ve vodorovném potrubí s osou klapek svisle.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 200 ED umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Stěnová souprava BVK

Stěnová souprava BVK se skládá z hliníkového flexibilního potrubí (délka 350 mm a øD 125 mm) a stěnové mřížky (□E 160 mm).

RKK 125 je zpětná klapka do potrubí o průměru 120 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" provedením. Instalovat ji je možné pouze ve vodorovném potrubí s osou klapek svisle.

RTR 6721 je prostorový bimetalový termostat určený k řízení teploty v místnosti v rozsahu +5 °C až +30 °C určený k instalaci na zeď s citlivostí ± 1˚C.

ZN 715 je zařízení, které je určené pro zpoždění vypnutí axiálních a radiálních ventilátorů. Doba časového doběhu je pevně stanovena na cca 15 min. (± 1min). Spínač se ovládá vypínačem osvětlení místnosti nebo samostatným tlačítkem.

Technické parametry:

• pevně nastavený čas
• je vestavěný v plastovém pouzdře, které lze umístit pod vypínač
• interval doběhu typ 708 - 7 ± 1 minuta (vhodný do WC)
• interval doběhu typ 715 - 15 ± 1 minuta (vhodný do koupelny)
